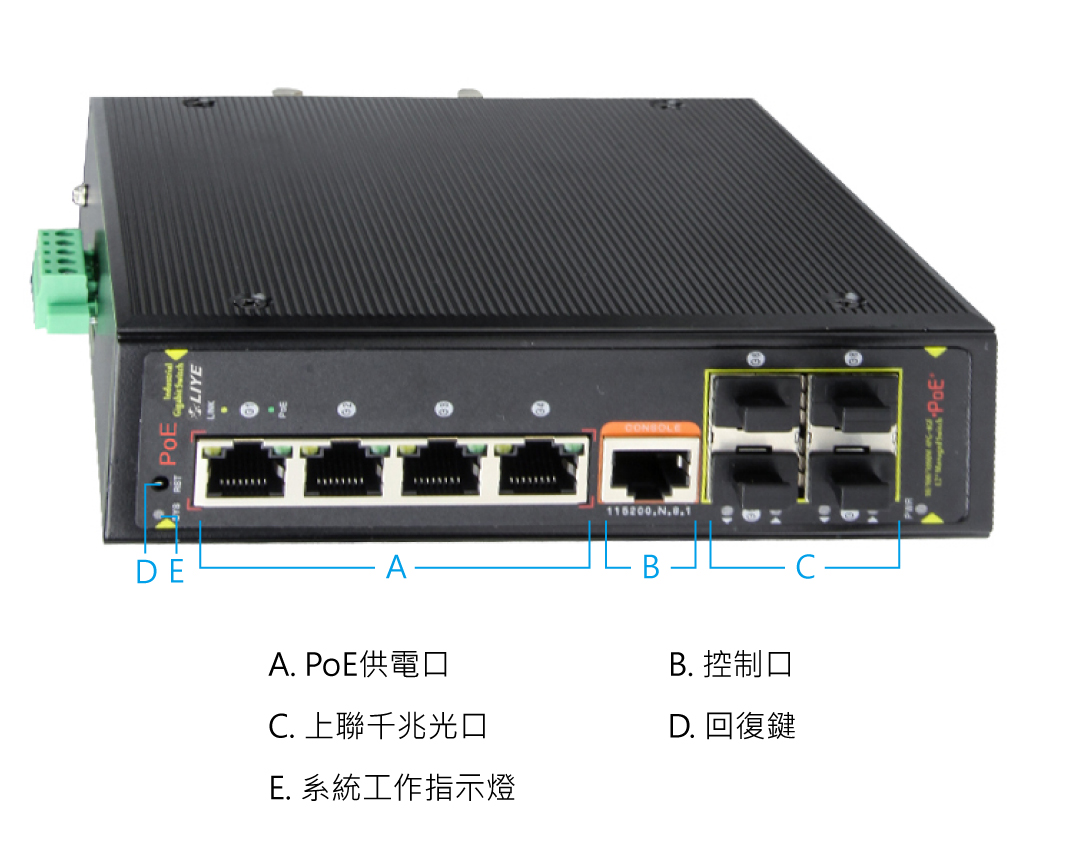

固定埠

4個10/100/1000Base-TX POE口（Data/Power）
4個100/1000M SFP插槽 (Data)
1個Console RS232控制口
2組V+，V- 冗餘DC電源介面（鳳凰端子）

POE埠

1-4埠支援IEEE802.3af/at標準POE供電

網路通訊協定

IEEE802.3 10BASE-T；
IEEE802.3i 10Base-T；
IEEE802.3u 100Base-TX/FX；
IEEE802.3ab 1000Base-TX；
IEEE802.3z 1000Base-FX；
IEEE802.3x

供電標準

符合IEEE802.3af/at國際標準

網口特性

1-4口10/100/1000BaseT（X）自動偵測，
全/半雙工MDI/MDI-X自我調整

光口特性

GigabitSFP 光纖介面，預設不配套光模組，需要另購，（可選訂單模/多模、單纖/雙纖光模組，LC）

轉發模式

存儲轉發（全線速）

背板頻寬

192Gbps

包轉發率@64byte

11.9Mpps

MAC地址表

8K

包轉發緩存

4M

雙絞線傳輸

10BASE-T ： Cat3,4,5 UTP(≤100 meter)
100BASE-TX ： Cat5 or later UTP(≤100 meter)
1000BASE-TX ： Cat5 or later UTP(≤100 meter)

光纜

多模 ：850nm 0～550M ， 單模 ：1310nm 0～40KM ， 1550nm 0～120KM 。

供電引腳

默認1/2(+)，3/6(-)；可選訂4/5(+)，7/8(-)

最高單口/平均功率

30W/15.4W或者30W/30W

總功率/輸入電壓

60W/(48-57VDC)@ af；120W/（50-57VDC）@ at

整機功耗

待機功耗：＜5W；
滿載功耗：af＜60W ，at＜120W

LED指示燈

電源指示燈 ：PWR（綠色） ； 網路指示燈 ： Link/Act（黃色）；光口指示燈：F（綠色）； POE工作指示燈：PoE（綠色）；

一鍵還原開關

有

套裝電源

無，可選購工業電源48V/60W@af，或者48V/120W@at

環境規範

工作溫度：-40～80℃；5%～90% RH無凝結
儲存溫度：-40～85℃；5%～95% RH無凝結

外觀尺寸(寬×高×深)

145 x 134.5 x 47.5 mm

淨重/毛重

＜0.7kg / ＜1.0kg

安裝方式

桌面式、DIN卡軌式安裝

防雷/防護等級

埠防雷：4KV 8/20us；
防護等級：IP40
IEC61000-4-2（ESD）：±8kV接觸放電，±15kV空氣放電
IEC61000-4-3（RS）：10V/m（80~1000MHz）
IEC61000-4-4（EFT）：電源線：±4kV；數據線：±2kV
IEC61000-4-5（Surge）：電源線：CM±4kV/DM±2kV；數據線：±4kV
IEC61000-4-6（射頻傳導）：10V（150kHz~80MHz）
IEC61000-4-8（工頻磁場）：100A/m持續；1000A/m ，1s to 3s
IEC61000-4-9（脈衝磁場）：1000A/m
IEC61000-4-10（阻尼振盪）：30A/m 1MHz
IEC61000-4-12/18（震盪波）：CM 2.5kV，DM 1kV
IEC61000-4-16（共模傳導）：30V持續；300V，1s
FCC Part 15/CISPR22（EN55022）：Class B
IEC61000-6-2（通用工業標準）

機械特性

IEC60068-2-6（抗振動）
IEC60068-2-27（抗衝擊）
IEC60068-2-32（自由下落）

安規認證

CE mark, commercial；CE/LVD EN60950；
FCC Part 15 Class B；
RoHS；

埠

支援IEEE802.3x流控（全雙工）
支援基於埠速率的廣播風暴抑制
支援對出入埠的報文流量進行限速，細微性最小為64Kbps
支援埠溫度保護設置
支援埠EEE 綠色乙太網節能配置

PoE管理

支援PoE電源總功率限制配置
支援每埠PoE輸出功率分配，關閉/啟動af/at
支援每埠PoE輸出優先順序配置
支援每埠PoE工作狀態顯示
支援電源延遲啟動
支援PoE 工作與時間調度

三層功能

支援L2+ 三層軟路由（弱三層）轉發，非線速
支援靜態路由/預設路由128條，1024條ARP軟體轉發

VLAN

支援基於埠的VLAN（4K個）,IEEE802.1q
支援基於協議的VLAN
支援Access、Trunk、Hybrid三種類型埠配置
支援QinQ 配置

埠彙聚

支援LACP
支援靜態聚合
支援最大8個聚合組，每個聚合組最大支援8個埠

生成樹

支援STP（IEEE802.1d）
支援RSTP（IEEE802.1w）
支援MSTP（IEEE802.1s）

工業級環網協定

支援G.8032(ERPS)，最多支援255個環，每環最多支援1024個設備
環網自愈時間小於20ms

組播

支援IGMP Snooping v1/v2、最多支援1024個組播組
支援用戶快速離開機制
支援MLD Snooping v1/v2
支援組播VLAN

鏡像

支援基本埠的雙向流量鏡像

QoS

支援Diff-Serv QoS
每個埠支援8個輸出佇列
支援802.1p/DSCP優先順序映射
支援佇列調度機制（SP、WRR、SP+WRR）
支援優先順序標記Mark/Remark
支援基於流的包過濾
支援基於流的重定向
支援基於流的限速

ACL

支援L2～L4包過濾功能，可以匹配報文前80個位元組，提供基於源MAC位址、
目的MAC位址、源IP位址、目的IP位址、IP協定類型、TCP/UDP埠、 TCP/UDP埠範圍、VLAN等定義ACL。
支援基於埠、VLAN下發ACL

安全特性

支援用戶分級管理和口令保護
支援IEEE802.1X認證/集中MAC位址認證
支援AAA & RADIUS認證
支援MAC位址學習數目限制
支援MAC地址黑洞
支援SSH 2.0，為用戶登入提供安全加密通道
支援SSL，保障資料傳輸安全
支援埠隔離
支援ARP報文限速功能
支援IP源地址保護
支援ARP入侵偵測功能
支援防DoS攻擊
支援埠廣播報文抑制
支援主機資料備份機制
IP+MAC+VLAN+埠的綁定功能

DHCP

支援DHCP Client
支援DHCP Snooping

管理與維護

支援Console/AUX Modem/Telnet/SSH2.0 CLI命令列配置
支援WEB網管（支援HTTPS）
支援FTP、TFTP、Xmodem、SFTP文件上下載管理
支援SNMP V1/V2C/V3
支援一鍵還原
支援NTP時鐘
支援系統工作日志
支援英文命令列説明資訊
支援Ping檢測
支援線纜狀態檢測
支援CPU即時利用率狀態查看
支援鏈路層發現協議LLDP
支援NMS集群式管理（LLDP+SNMP）

系統要求

Web瀏覽器：Mozilla火狐2.5或更高版本，穀歌瀏覽器chrome V42或更高版本，
微軟Internet Explorer10或更高版本；5類及以上乙太網電纜；
TCP/ IP，網路介面卡和網路作業系統（如Microsoft Windows，Linux或Mac OS X）安裝在網路中的電腦上

本型錄中產品的配備及規格依實際出貨為準，配備及規格若有變更將不另行通知。
