固定埠

24個10/100/1000Base-T POE埠（Data/Power）
8個100/1000Base-X 上聯SFP光埠插槽（Data）
4個1/10G 萬兆SFP+上聯光埠 (Data)
1個Console控制埠(115200,N,8,1)
1個AC100-240V 交流輸入連接埠
2組DC12-48V 直流輸入連接埠（支援反接保護功能）
1路掉電告警開關量連接埠（FAULT）

網路埠特性

1-24埠10/100/1000Base-T（X）自動偵測， 全/半雙工MDI/MDI-X自我調整

雙絞線傳輸

10BASE-T ： Cat3,4,5 UTP(≤100 meter)
100BASE-TX ： Cat5 or later UTP(≤100 meter)
1000BASE-T ： Cat5e or later UTP(≤100 meter)

光埠特性

GigabitSFP/萬兆SFP+ 光纖連接埠，預設不配套光模組，需要另購，（可選訂單模/多模、單纖/雙纖光模組，LC）

光纜

多模 ——工作波長：850nm ，傳輸距離：0～500M； 傳輸距離：0～300M（10G)；
單模 ——工作波長：1310nm，傳輸距離：0～40KM；
工作波長： 1550nm，傳輸距離：0～120KM 。

網管類型

L3

網路通訊協定

IEEE802.3 10BASE-T； IEEE802.3i 10Base-T；
IEEE802.3u 100Base-TX；
IEEE802.3ab 1000Base-T；
IEEE802.3z 1000Base-X；
IEEE802.3ae 10GBase-SR/LR；
IEEE802.3x

轉發模式

存儲轉發（全線速）

背板頻寬

598Gbps （無阻塞）

包轉發率@64byte

131Mpps

MAC地址

32K

包緩衝區

32M

巨型幀

9.6K

LED指示燈

電源指示燈 ：PWR(黃色) ；系統指示燈：SYS(黃色)；網路指示燈 ：Link/Act(黃色)，光埠： L/A(綠色)； POE工作指示燈：PoE(綠色)；

一鍵還原開關

有（按住10秒後鬆開，即可恢復出廠設置）

PoE埠

1-24埠支援IEEE802.3af/at標準POE供電

PoE管理

支援PoE電源總功率限制配置
支援每埠PoE輸出功率分配，PoE開/關，af/at功率分配
支援每埠PoE輸出優先順序配置
支援每埠PoE工作狀態顯示
支援電源延遲啟動
支援PoE 工作與時間調度

供電引腳

默認，僅支援1/2(+)，3/6(-),4芯供電

最高單埠PoE功率

30W，標準IEEE802.3af/at

總功率/輸入電壓

400W （AC100-240V） (可訂製600W （AC100-240V）)

整機功耗

待機功耗：＜40W；滿載功耗：＜400W(可訂製待機功耗：＜45W；滿載功耗：＜600W)

配套電源

內建開關電源，AC：100～240V 50-60Hz 5.0A (可訂製內建開關電源，AC：100～240V 50-60Hz 6.6A)

電源輸入連接埠

1組48V DC輸入連接埠或1組AC電源輸入連接埠

工作溫度/濕度

-40～+80°C；5%～90% RH無凝結

存儲溫度/濕度

-40～+85°C；5%～95% RH無凝結

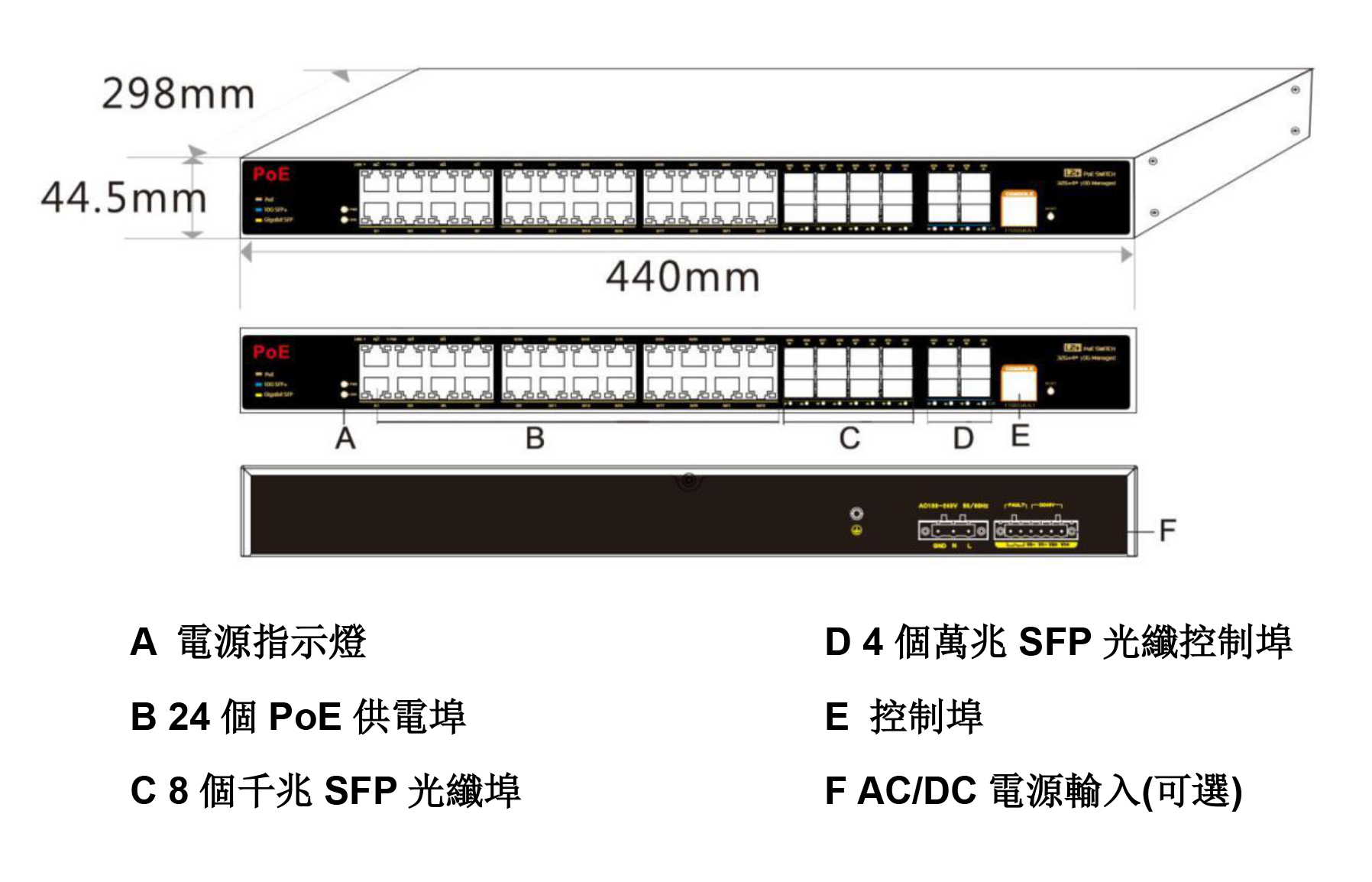

外觀尺寸（L*W*H）

440*300*44.5mm

淨重/毛重

＜4.8kg / ＜5.6kg (可訂製＜5.2kg / ＜5.8kg)

安裝方式

桌面式、1U/19寸機櫃安裝

防雷/防護等級

埠防雷：6KV 8/20us；
防護等級：IP40
IEC61000-4-2（ESD）：±8kV接觸放電，±15kV空氣放電
IEC61000-4-3（RS）：10V/m（80~1000MHz）
IEC61000-4-4（EFT）：電源線：±4kV；數據線：±2kV
IEC61000-4-5（Surge）：電源線：CM±4kV/DM±2kV；數據線：±4kV
IEC61000-4-6（射頻傳導）：10V（150kHz~80MHz）
IEC61000-4-8（工頻磁場）：100A/m持續；1000A/m ，1s to 3s
IEC61000-4-9（脈衝磁場）：1000A/m
IEC61000-4-10（阻尼振盪）：30A/m 1MHz
IEC61000-4-12/18（震盪波）：CM 2.5kV，DM 1kV
IEC61000-4-16（共模傳導）：30V持續；300V，1s
FCC Part 15/CISPR22（EN55022）：Class B
IEC61000-6-2（通用工業標準）

機械特性

IEC60068-2-6（抗振動）
IEC60068-2-27（抗衝擊）
IEC60068-2-32（自由下落）

安規認證

CE mark, commercial；CE/LVD EN60950；
FCC Part 15 Class B；RoHS；

保固年限

交換機5年，終身維護

埠

支援IEEE802.3x流控（全雙工）
支援基於埠速率的廣播風暴抑制
支援對出入埠的報文流量進行限速，細微性最小為64Kbps
支援埠溫度保護設置
支援埠EEE 綠色乙太網路節能配置

三層功能

支援L3網管功能，支援IPV4/IPV6管理
支援三層路由全線速轉發，支援不同網段，不同VLAN之間通信
支援靜態路由/預設路由，最大條目128個
支援ARP協議，最大條目1024個

VLAN

支援基於埠的VLAN（4K個）,IEEE802.1q
支援基於協議的VLAN
支援基於MAC位址的VLAN
支援Voice VLAN
支援Access、Trunk、Hybrid三種類型埠配置
支援QinQ 配置

埠彙聚

支援LACP動態聚合
支援靜態聚合合
支援最大18個聚合組，每個聚合組最大支援8個埠

生成樹

支援STP（IEEE802.1d）
支援RSTP（IEEE802.1w）
支援MSTP（IEEE802.1s）

工業級環網協定

支援G.8032(ERPS)，最多支援255個環，每環最多支援254個設備 環網自愈時間小於20ms

組播

支援IGMP Snooping v1/v2、最多支援1024個組播組
支援用戶快速離開機制
支援MLD Snooping v1/v2
支援組播VLAN

鏡像

支援基本埠的雙向流量鏡像

QoS

支援Diff-Serv QoS
每個埠支援8個輸出佇列
支援802.1p/DSCP優先順序映射
支援佇列調度機制（SP、WRR、SP+WRR）
支援優先順序標記Mark/Remark
支援基於流的包過濾
支援基於流的重定向
支援基於流的限速

ACL

支援L2～L4包過濾功能，可以匹配報文前80個位元組，提供基於源MAC位址、目的MAC位址、源IP位址、目的IP位址、IP協定類型、TCP/UDP埠、 TCP/UDP埠範圍、VLAN等定義ACL。 支援基於埠、VLAN下發ACL

安全特性

支援用戶分級管理和埠令保護
支援IEEE802.1X認證/集中MAC位址認證
支援AAA&RADIUS認證
支援MAC位址學習數目限制
支援MAC地址黑洞
支援SSH 2.0，為用戶登入提供安全加密通道
支援SSL，保障資料傳輸安全
支援埠隔離
支援ARP報文限速功能
支援IP源地址保護
支援ARP入侵偵測功能
支援防DoS攻擊
支援埠廣播報文抑制
支援主機資料備份機制
IP+MAC+VLAN+埠的四元綁定功能

DHCP

支援DHCP Serve
支援DHCP Client
支援DHCP Relay
支援DHCP Snooping

管理與維護

支援Console/AUX Modem/Telnet/SSH2.0 CLI命令列配置
支援WEB網管（支援HTTPS）
支援FTP、TFTP、Xmodem、SFTP文件上下載管理
支援SNMP V1/V2C/V3
支援一鍵還原
支援NTP時鐘
支援系統工作日志
支援Ping檢測
支援線纜長度狀態檢測
支援CPU即時利用率狀態查看
支援鏈路層發現協議LLDP
支援光網視的 NMS平臺化集群式管理（LLDP+SNMP）

系統要求

Web瀏覽器：Mozilla火狐2.5或更高版本，穀歌瀏覽器chrome V42或更高版本，微軟Internet Explorer10或更高版本; 5類及以上乙太網路電纜; TCP/ IP，網路介面卡和網路作業系統（如Microsoft Windows，Linux或Mac OS X）安裝在網路中的每台電腦上5類及以上乙太網路電纜;

本型錄中產品的配備及規格依實際出貨為準，配備及規格若有變更將不另行通知。
