中央圖控軟體 CMS PRO
中文介面中央圖控軟體，控管16台以上NVR及256支以上攝影機
LY-CM600S CMS PRO
◆採用64位元技術、非Windows平台之內嵌式LINUX系統
◆可提供多個中央監控客戶端(CMS PRO軟體及IE瀏覽器)連線
◆可整合管理無數量限制的網路影像監控系統(NVR)
產品列表

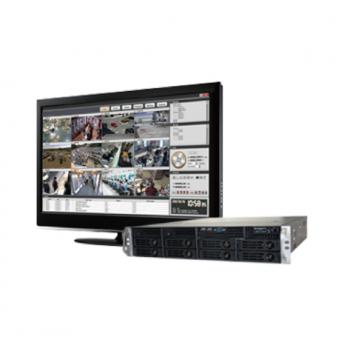

連接範例：
功能說明：
- 採用最新64位元技術、非Windows平台之內嵌式LINUX系統。
- 可同時提供多個中央監控客戶端(CMS PRO軟體 及 WEB IE瀏覽器)連線作業。
- 可整合管理無數量限制的網路影像監控系統(NVR)。
- 可整合管理影像解碼控制器(Video Decoder)，建立多個監控螢幕的電視牆。
- 可自動搜尋區域網路內所有網路影像儲存系統，並記錄各網路影像監控系統的攝影機、輸入/輸出控制點、使用者權限管理、影像監看群組以及電子地圖等相關資訊。
- 提供網路校時伺服器，可供各網路影像監控系統、影像解碼控制器以及中央監控客戶端等透過網路做時間同步。
- 可連結各網路影像監控系統，提供Windows客戶端完整即時影像監看、錄影資料回放及系統設定功能。
- 可連結各網路影像儲存系統取得即時事件通報並作詳實的記錄。
- 網域伺服器(Active Directory)：（選購）
- 支援Windows 網域伺服器(Active Directory)使用者帳號及密碼認證功能，使用者透過同一組網域帳號及密碼，即可登入Windows 作業系統與中央監控系統，無需使用多組帳號及密碼。
- 可選擇並匯入指定網域的帳號。
- 使用網域帳號登入中央監控系統，須經過網域伺服器的使用者帳號及密碼認證成功後，方可登入。
- 系統可控管16台(含)以上網路影像儲存系統(NVR)、512支(含)以上網路攝影機，並提供可擴充16台以上使用。
- 系統必須提供全正體中文操作介面。
- 系統可自動搜尋區域網路內所有網路影像儲存系統，並提供透過網路於遠端完整系統設定功能。
- 具使用者帳號管理功能，可設定新增、修改、刪除使用者並以密碼保護。
- 支援4螢幕監控畫面輸出,可同時顯示：
- 64分割(含)以上即時影像監看主畫面。
- 4分割(含)以上錄影回放畫面。
- 電子地圖畫面。
- 警報管理畫面。
|
產品型號 |
LY-CM600S CMS PRO |
|
管理資訊 |
最多管理16台網路影像儲存系統、256台網路攝影機 |
|
自動偵測 |
自動偵測網路影像儲存系統、遠端即時監看、回放與設定網路影 像儲存系統 |
|
儲存系統 |
針對多點網路影像儲存系統提供集中式的即時監看、回放、電子地圖與警報管理 |
|
使用者權限管理 |
4階使用者，不同使用者可針對NVR、網路攝影機、I/O模組配置不同權限 |
|
聲音 |
影音同步與雙向語音 |
|
OSD資訊 |
攝影機名稱、日期/時間、錄影/事件狀態 |
|
設備管理 |
設備樹狀圖列表與管理 |
|
電子地圖 |
|
|
支援格式 |
多層次的電子地圖階層架構、支援JPEG/BMP電子地圖格式 |
|
樹狀結構 |
點選樹狀結構時樹狀結構時可直接跳至該階層地圖 |
|
事件管理 |
事件發生時電子地圖會改變設備圖示狀態且立即彈跳出即時影像 |
|
模式 |
編輯網路I/O模組，數位輸入/數位輸出點/ NVR/網路攝影機：新增、編輯、刪除。有特定的圖示表示 |
|
警報管理 |
|
|
動作 |
即時監控設定時段各網路影像儲存系統的攝影機影像位移、輸入點被觸發、攝影機斷線、攝影機無訊號、硬碟已滿、硬碟損毀、備份失敗、系統啟動、系統關機、設定改變警報 |
|
觸發 |
警報發生時觸發監視螢幕通報、事件記錄、數位輸出、發送郵件並附加錄影檔等動作 |
|
警報記錄 |
系統提供詳細的警報記錄，可依警報種類、時段與來源設備等方式快速調閱警報記錄 |
|
匯出 |
可將警報記錄轉成Excel格式並匯出至外部USB裝置 |
|
警報 |
支援警報的佈防時間設置 |
|
事件資訊 |
可以從列表得知事件起始時間、結束時間 |
|
使用記錄 |
系統提供詳細的使用者記錄，可按日期時間排序紀錄系統所有相關警報 |
|
搜尋方式 |
使用者紀錄種類有單一使用者名稱過濾搜尋、全部使用者搜尋、本地端搜尋、遠端登陸搜尋。顯示出登入時間、登出時間、與IP來源 |
|
即時監看 |
|
|
監看模式 |
同時多台網路影像儲存系統連結攝影機之1、2X2、3X3、3X4(或4X4)、8X8分割、輪跳 |
|
多螢幕介面架構 |
多螢幕介面架構，包含單螢幕畫面多重切換能力及實體螢幕，提供下列功能： |
|
監看群組 |
可自行定義影像監看群組(View)，群組內攝影機定義成多個監看頁面，各個頁面以不同的分割畫面進行輪播，增加使用者的彈性 |
|
監看控制 |
全螢幕顯示、原影像比例、照相、光學PTZ/數位PTZ控制與聲音控制 |
|
事件列表 |
具設備樹狀圖列表及即時事件列表功能，設備狀態並會即時顯示在設備對應的圖示上告警 |
|
事件控制 |
事件列表、數位輸入狀態與數位輸出控制 |
|
即時影像 |
即時影像畫面會顯示攝影機名稱(攝影機名稱可以是中文)、日期/時間、錄影/事件狀態 |
|
PTZ 控制 |
內建PTZ 控制面板以及任意使用滑鼠於影像畫面點選拖曳一影像放大框就可以無限制無段數數位放大並透過滑鼠滾輪放大縮小功能(俗稱放大鏡功能) |
|
聲音 |
影像聲音同步播放、聲音控制功能 |
|
影像儲存 |
可擷取影像畫面儲存為JPEG、BMP檔案格式並匯出至客戶端硬碟或外部USB儲存設備 |
|
重播 |
|
|
重播模式 |
最多4頻道重播 |
|
調閱資料 |
調閱錄影資料以時間為單位，時間軸上呈現所有頻道錄影資料展開之圖表，可立即辨識以20分、5分、10秒為單位每天的錄影狀態分佈圖，便於使用者分析和快速搜尋錄影資料 |
|
影像標籤 |
提供影像標籤設定功能，使用者不需記下時間，只要透過設定標籤，就能透過標籤快速查找要的錄影資料 |
|
事件查找 |
可經由事件搜尋迅速查找要的錄影資料 |
|
縮放功能 |
可任意使用滑鼠於回放畫面點選拖曳一影像放大框就可以數位放大並透過滑鼠滾輪放大縮小功能 |
|
重播畫面 |
重播畫面會顯示攝影機名稱與錄影日期時間 |
|
畫面儲存 |
可擷取重播畫面儲存為JPEG或BMP檔案格式並匯出至外部USB儲存設備 |
|
重播控制 |
重播、暫停、倒播、前1格/後1格、速度控制(1、2、4、8、16)、照相、數位放大與聲音控制 |
|
匯出 |
將錄影檔轉成AVI、ASF或MKV格式並匯出至外部USB裝置即時監看 |
|
本型錄中產品的配備及規格依實際出貨為準，配備及規格若有變更將不另行通知。 |
|
